一、概述

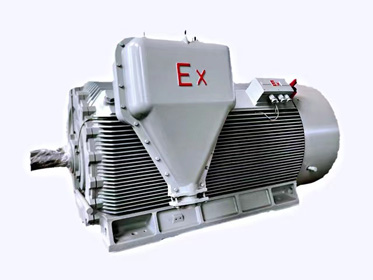

YBX3系列高效率高壓隔爆型三相異步電動機采用鑄鐵機座,具有結構緊湊、防護等級高、安裝維護方便等特點,通過進一步的優化設計與精心制造,具有高效節能、性能可靠、噪聲低、振動小、使用壽命長等優點,能效指標達到GB30254-2013中一級能效等級。本系列電動機適用于驅動各種風機、壓縮機、水泵、機床、運輸機械等通用機械設備,在礦山、鋼鐵、機械、石油、化工、電站等各種工礦企業作原動機用。
本系列電動機防爆性能符合GB 3836.1-2010 《爆炸性環境第1部分:設備 通用要求》,GB 3836.2-2010 《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》的規定,制成隔爆型,防爆等級為ExdⅠMb、ExdⅡBT4 Gb、ExdⅡCT4 Gb。主要使用于具有爆炸性氣體混合物的場所。
二、結構及安裝方式
標準電動機的外殼防護等級為IP55,根據用戶要求可以達到IP55以上。
標準電動機的安裝方式為IMB3,可提供其它安裝方式。
電動機的冷卻方法為IC411或IC416。
三、工作條件
額定電壓:3000V、6000V或10000V,允許偏差±5%
額定頻率:50Hz,允許偏差±1%;也可根據用戶要求制成變頻電機
環境空氣溫度:-20℃~+40℃(采用滑動軸承時為0℃~+40℃)
海拔:不超過1000m
工作方式:S1連續工作制
傳動方式:聯軸器傳動,若為其他傳動方式應在訂貨時說明
四、基本特征
1. 機座號 :355~710
2. 功率范圍:185kW~2240kW
3. 電 壓:3000V~11000V
4. 頻 率:50Hz、60Hz
5. 極 數:2P~12P
6. 熱 分 級:155(F)
7. 溫升限值:80K(B級)、105K(F級)(每個機座號、每個極數最大一檔功率)
8. 振動速度:2.3mm/s
9. 效率:1級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》
能效1級。
10. 冷卻方式:IC411
11. 安裝方式:IMB3(也可做成IMB35、IMV1)
12. 防護等級:IP55
13. 運行方式:S1
14. 防爆級別:ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb
15. 環境:溫度-20~+40℃、海拔高度不高于1000m
16. 戶內(標準配置)
可選配:戶外(W)、戶外防中等腐蝕(WF1)、戶外防強腐蝕(WF2)、戶內防中等
腐蝕(F1)、戶內防強腐蝕(F2)、濕熱帶(TH)、干熱帶(TA)、戶外濕熱帶(THW)、
戶外干熱帶(TAW)
